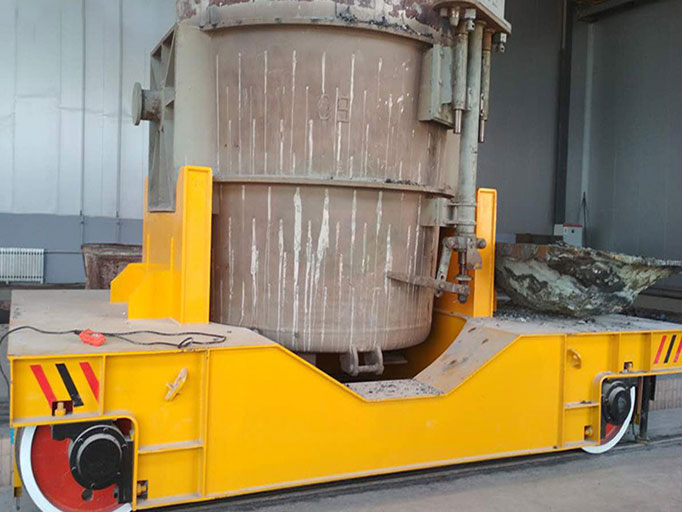

Carro De Transferencia Sobre Rieles

Carro de transferencia

Capacidad de carga: 2t~150t
Tamaño de la mesa: puede ser personalizado
Distancia entre ruedas: 1200~7000mm
Ancho interior del riel: 1200~2000mm
Velocidad de viaje: 0~25m/min
Distancia de el viajar: 50~80m
Modo de control: botón / control remoto

Aplicaciones:

Taller de fabricación, metalurgia, petróleo, petroquímica, puertos, ferrocarril, aviación civil, central eléctrica, industria alimentaria, fabricación de papel, materiales de construcción, almacenes y otras aplicaciones de manipulación de materiales.

Descripción
Parámetros
Características
Ventajas
Aplicación

Descripción

El carro de transferencia sobre rieles es un carro eléctrico de plataforma alimentado por rieles de baja tensión de 36V, que se alimenta a través del contacto deslizante del cable de contacto del riel. El riel sirve como la pista de desplazamiento de las ruedas y la pista de alimentación.

Tiene una alimentación monofásica de 36V y una alimentación trifásica. El gabinete de control del transformador reductor de tierra reducirá la alimentación monofásica (trifásica) de CA de 380V a 36V monofásica (trifásica), a través del cable de contacto deslizante para alimentar el carro de plataforma, y luego a través del transformador elevador a bordo para elevar la alimentación monofásica (trifásica) de CA de 380V.

Debido a que la pista de desplazamiento también sirve como pista de alimentación, se requiere aislamiento entre los rieles, las ruedas y el cuerpo del carro. Se debe realizar un tratamiento especial de aislamiento al colocar los rieles.

Parámetros

Modelo		KN-2t	KN-20t	KN-50t	KN-100t	KN-150t
Carga Nominal(t)		2	20	50	100	150
Tamaño de la Mesa(mm)	Longitud(L)	2000	4000	5500	6500	10000
	Ancho(W)	1500	2200	2500	2800	3000
	Altura(H)	450	550	650	850	1200
Distancia entre Ruedas(mm)		1200	2800	4200	4900	7000
Ancho Interior del Riel(mm)		1200	1435	1435	2000	2000
Diámetro de las Ruedas(mm)		270	350	500	600	600
Cantidad de Ruedas		4	4	4	4	8
Separación del Suelo(mm)		50	50	50	75	75
Velocidad de viaje(min)		0-25	0-20	0-20	0-20	0-18
Potencia del Motor(kw)		0.8	2.5	5.5	11	15
Potencia del Transformador(KVA)		3	6.8	10	30	30
Cantidad de Transformadores		1	1	1	1	1
Distancia de el viajar(m)		70	70	50	50	50
Carga Máxima de las Ruedas(KN)		14.4	77.7	174	343.8	265.2
Peso de Referencia(t)		2.8	5.9	8	14.6	26.8
Modelo de Riel Recomendado		P15	P24	P43	QU100	QU100
