Viga Magnética Telescópica

Con el fin de cumplir con los requisitos de elevación y transporte de placas de acero de diferentes especificaciones, utilizar racionalmente el espacio del taller, mejorar la productividad y reducir los costos de producción tanto como sea posible, se ha diseñado un nuevo tipo de viga magnética telescópica (viga electromagnética telescópica). Al ajustar el espaciado de algunos de los electroimanes en la viga de propagación, la viga colgante puede estirarse libremente en la dirección de la longitud, para así completar mejor las operaciones de elevación de placas de acero con diferentes longitudes y especificaciones. La viga colgante electromagnética telescópica cumple totalmente con las necesidades de aplicaciones de ingeniería prácticas.

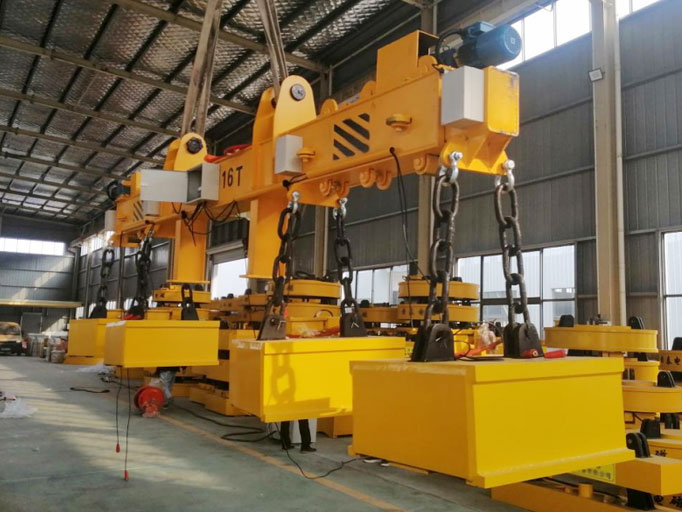

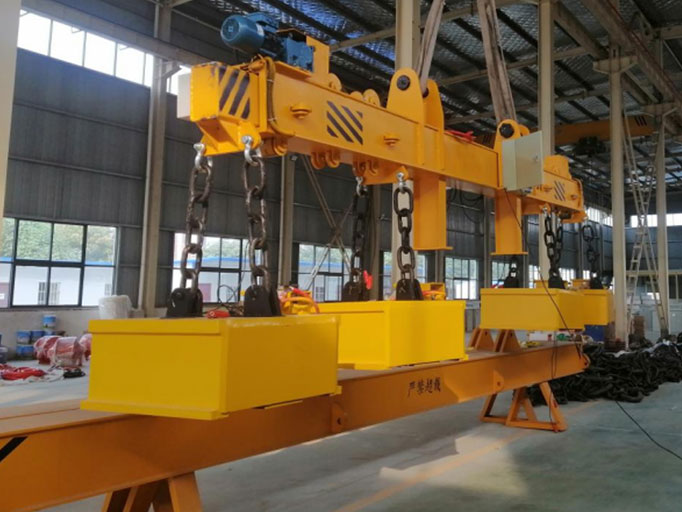

El travesaño electromagnético telescópico está compuesto principalmente por un colgador, una viga fija, una viga telescópica, un mecanismo de accionamiento telescópico, un dispositivo de ajuste de electromagnetos y magnetos, y otros componentes;

1. Colgador 2. Viga fija 3. Viga telescópica 4. Mecanismo de accionamiento telescópico 5. Electromagnetos 6. Dispositivo de ajuste de magnetos.

La estructura del travesaño magnético telescópico es de tipo caja de doble viga, utiliza dos reductores “tres en uno” como fuerza motriz, guía de rodillos verticales, haciéndolo moverse en la viga fija, y ajustando automáticamente la distancia entre los electromagnetos, además de contar con dispositivos de seguridad adicionales como limitadores y amortiguadores.

Cómo funciona el travesaño magnético telescópico

El reductor del mecanismo de accionamiento telescópico opera mediante el interruptor de control para hacer girar el engranaje, de modo que el engranaje y el piñón y cremallera se engranan entre sí, lo que permite que el piñón y la cremallera se desplacen linealmente. El piñón y la cremallera están conectados con el soporte en la viga telescópica para impulsar la viga telescópica, de modo que la viga telescópica se puede extender o retraer en la viga fija. Una vez apagado el reductor, el travesaño telescópico se coloca sobre la placa a levantar mediante el gancho de la grúa suspendida. Luego, se energizan los electromagnetos y el travesaño comienza a levantar la placa, la cual es izada hasta el lugar adecuado. Después de llegar a la posición deseada, los electromagnetos se apagan, completando así una operación de levantamiento de placa.

En el travesaño magnético telescópico, el cambio y ajuste del espaciado de los electromagnetos se realiza principalmente mediante el deslizamiento telescópico de la viga telescópica accionada por motor. Cuando la viga telescópica se extiende fuera de la viga fija y llega a su límite máximo, se puede levantar la placa de acero más larga. Cuando la viga telescópica se retrae dentro de la viga fija y alcanza el límite mínimo, es adecuada para levantar placas de acero más cortas. Cuando no se necesita levantar ni transportar ninguna placa de acero, la viga telescópica se retrae dentro de la viga fija y el espacio ocupado por el travesaño es mínimo.

El travesaño magnético telescópico tiene las siguientes ventajas:

1. Amplio campo de aplicación
El travesaño magnético telescópico tiene una amplia gama de aplicaciones y las especificaciones de las placas de acero que se pueden levantar y transportar se muestran en la sección de parámetros de rendimiento principales en el texto.

2. Operación flexible y alta eficiencia de producción
El diseño considera completamente la fuerza motriz necesaria para superar el peso propio de la viga telescópica, el peso propio de los electromagnetos individuales y la resistencia al rozamiento del mecanismo mismo cuando la viga telescópica se extiende y se retrae. La viga telescópica puede expandirse y contraerse libremente y el travesaño magnético telescópico se desplaza suavemente, lo que lo hace adecuado para levantar y transportar placas de acero de diferentes longitudes. Al levantar placas de acero largas, especialmente placas delgadas ultralargas, el travesaño magnético telescópico de distancia variable tiene las ventajas de un ajuste de longitud conveniente, gran versatilidad y alta productividad.

3. Trabajo seguro y confiable
La resistencia y rigidez de la viga fija y la viga telescópica se calculan de acuerdo con las duras condiciones de trabajo. El cálculo considera el coeficiente de carga dinámica y el coeficiente de carga parcial, es decir, de acuerdo con la carga nominal del travesaño magnético telescópico, la placa de acero se encuentra en la posición de carga parcial más desfavorable. Si la resistencia y la rigidez se calculan según esta condición de trabajo, el travesaño magnético telescópico puede levantar la placa de manera segura y confiable. Al mismo tiempo, debido al diseño de doble protección con límite mecánico y límite eléctrico, se garantiza el desplazamiento telescópico y la confiabilidad en la operación del travesaño telescópico, se mejora la seguridad de la operación del mecanismo y cumple ampliamente con los requisitos de desarrollo de la industria moderna.

4. Alto grado de automatización
No es necesario contar con personal especial en el suelo para dar comandos, solo se requiere de un operador para cumplir con los requisitos de trabajo automatizado y semiautomatizado de las operaciones de elevación, lo cual se adapta a las necesidades de desarrollo de las empresas industriales modernas y ahorra mano de obra y recursos materiales.

5. Bajo costo
El precio es más barato que los productos europeos, siendo solo la mitad o un tercio de su precio.

El travesaño magnético telescópico puede ser ampliamente utilizado en acerías, almacenes, muelles y otros lugares. Su método de levantamiento flexible cumple con los requisitos de desarrollo de la industria moderna. Su practicidad, avanzada tecnología y seguridad pueden satisfacer plenamente las necesidades de las aplicaciones prácticas en ingeniería.
